Технический комитет по стандартизации
«Трубопроводная арматура и сильфоны» (ТК 259)
Закрытое акционерное общество
«Научно-производственная фирма
«Центральное конструкторское бюро арматуростроения»
СТАНДАРТ ЦКБА
СТ ЦКБА 077-2009
Арматура трубопроводная
ПАЗЫ Т-ОБРАЗНЫЕ
РАЗМЕРЫ
Санкт-Петербург
2009
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ приказом ЗАО «НПФ «ЦКБА» № 44 от 18.09.2009
3 СОГЛАСОВАН Техническим комитетом «Трубопроводная арматура и сильфоны» (ТК 259).
4 ВЗАМЕН ОСТ 26-07-2001-78
СТАНДАРТ ЦКБА
Арматура трубопроводная
ПАЗЫ Т-ОБРАЗНЫЕ
Размеры
Дата введения: 01.10.2009
1 Область применения
Настоящий стандарт распространяется на пазы Т-образные обработанные, применяемые в деталях трубопроводной арматуры на давление Рр до 20 МПа (200 кгс/см2), и устанавливает их размеры.
2 Размеры
2.1 Размеры Т-образных пазов типов I (глухих) и II (сквозных) должны соответствовать рисунку 1 и рисунку 2 соответственно, и в таблице 1.
2.2 Предельные отклонения размеров В - по Н14;
B1 и h - пo H12
2.3 Шероховатость поверхностей Т-образных пазов должна соответствовать требованиям конструкторской документации.
|
|
|
|

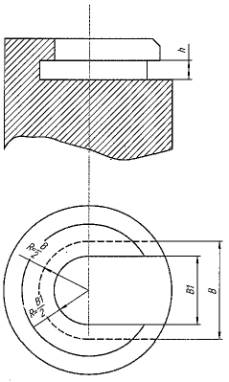

Рисунок 1 - Пазы Т-образные глухие (тип I) |
Рисунок 2 - Пазы Т-образные сквозные (тип II) |
Таблица 1 - Размеры Т-образных пазов
|
h |
B1 |
|
|
|
12 |
6 |
8 |
|
|
14 |
10 |
||
|
12 |
|
||
|
16 |
6 |
10 |
|
|
18 |
14 |
12 |
|
|
20 |
6 |
12 |
|
|
8 |
14 |
|
|
|
18 |
16 |
|
|
|
23 |
8 |
14 |
|
|
20 |
16 |
|
|
|
18 |
|
||
|
25 |
8 |
16 |
|
|
18 |
18 |
|
|
|
24 |
20 |
|
|
|
28 |
12 |
16 |
|
|
30 |
20 |
|
|
|
26 |
22 |
|
|
|
25 |
|
||
|
36 |
12 |
20 |
|
|
16 |
22 |
|
|
|
26 |
28 |
|
|
|
30 |
|
||
|
40 |
16 |
26 |
|
|
26 |
30 |
|
|
|
36 |
32 |
|
|
|
36 |
|
||
|
48 |
21 |
26 |
|
|
53 |
14 |
36 |
|
|
20 |
40 |
|
|
|
28 |
45 |
|
|
|
36 |
|
||
|
60 |
22 |
38 |
|
|
25 |
40 |
|
|
|
33 |
45 |
|
|
|
50 |
|
||
|
65 |
25 |
32 |
|
|
70 |
18 |
42 |
|
|
32 |
53 |
|
|
|
75 |
36 |
45 |
|
|
85 |
|
||
|
90 |
48 |
|
|
|
95 |
50 |
|
Лист регистрации изменений
|
Изм. |
Номера
листов |
Всего листов (страниц) в докум. |
№ докум. |
Входящий № |
Подпись |
Дата |
|||
|
изменённых |
заменённых |
новых |
аннул. |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
Генеральный директор ЗАО «НПФ «ЦКБА» |
Дыдычкин В.П. |
|
Первый заместитель генерального директора - директор по научной работе |
Тарасьев Ю.И. |
|
Заместитель генерального директора - главный конструктор |
Ширяев В.В. |
|
Зам. директора - начальник технического отдела |
Дунаевский С.Н. |
|
Исполнитель: |
|
|
Инженер |
Демидова Т.В. |
|
Согласовано: |
|
|
Председатель ТК 259 |
Власов М.И. |
